Модуль сопряжения домофона GEBEL-1_v12_ARM

Модуль сопряжения домофона GEBEL-1_v12_ARM осуществляет совместимость любого 4х проводного стандарта видеодомофона (KOCOM, Commax, GARDI, TANTOS, SLINEX, FALCON EYE, KENWEI и др.) с координатными системами типа Визит Элтис в качестве абонентского устройства.
Модуль сопряжения домофона GEBEL-1_v12_ARM имеет обязательную гальваническую развязку между координатной домофонной системой и видеодомофоном.

Процессорная установка алгоритма работы кнопкой на блоке сопряжения.

1) Режим - режим поумолчанию.  (1х кратная индикация светодиода)
2) Режим - режим N.O., нормально открытый контакт H (2х кратная индикация светодиода)
3) Режим - режим N.C., нормально замкнутый контакт H ( 3х кратная индикация светодиода)
4) Режим - режим постоянного питания (4х кратная индикация светодиода)
5) Режим - режим вахтера (5х кратная индикация светодиода).

Настройка блока сопряжения:
1) Подключите блок сопряжения согласно выбранной схеме. (С использованием контакта Н, либо без него. С использованием постоянного питания от внешнего блока питания)

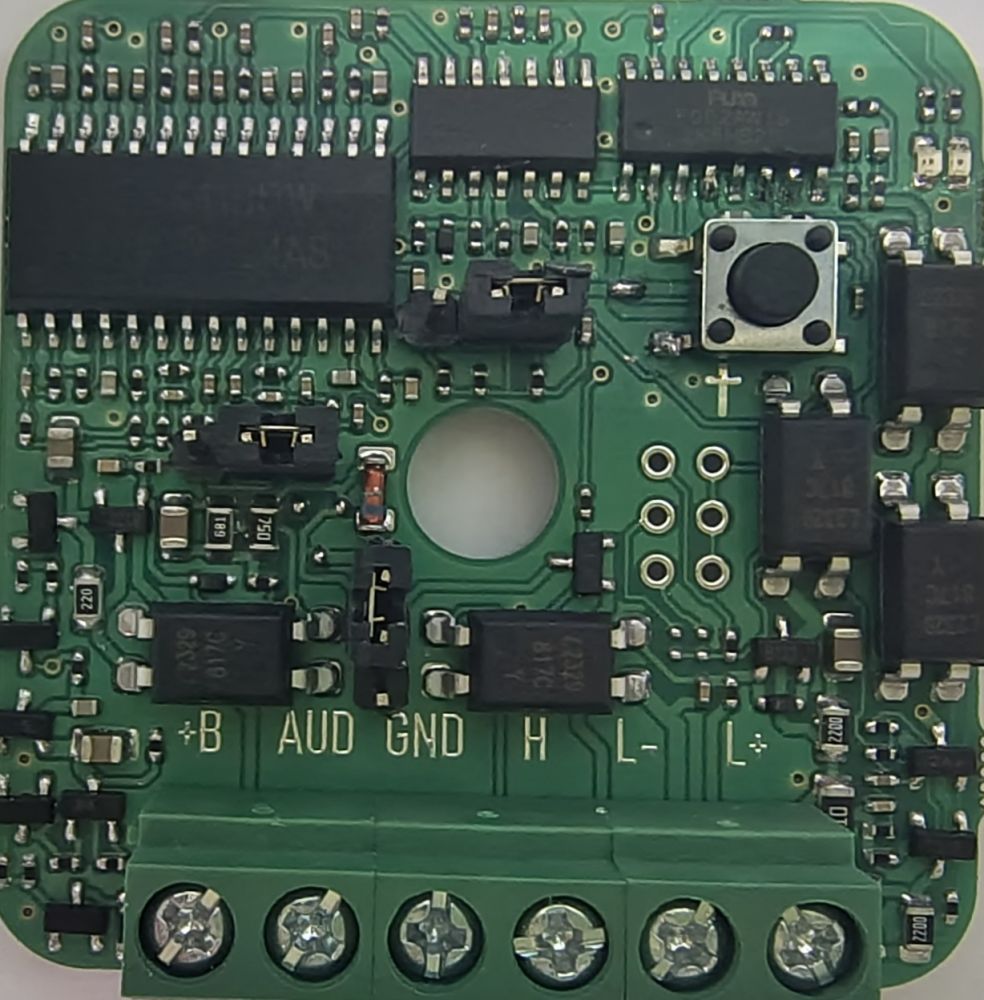

2) Убедитесь что джампера выставлены поумолчанию. (Х1 - правое положение перемычки, Х2 - правое положение перемычки, Х3 - верхнее положение перемычки)
3) Подайте питание на блок сопряжения, активировав монитор на подключенном канале.
4) Убедитесь что блок сопряжения настроен на требуемый режим (см. выше), в случае необходимости поменяйте.

Выбор режима модуля сопряжения:
При подаче напряжения питания модуль сопряжения постоянно индицирует выбранный режим работы.
(1х кратная индикация светодиода)
(2х кратная индикация светодиода)
(3х кратная индикация светодиода)
(4х кратная индикация светодиода)
(5х кратная индикация светодиода)
Смена режима работы осуществляется тактовой кнопкой (bt) расположеной на модуле сопряжения.
Удержание кнопки нажатой меняет режим работы.

Описание режимов работы и настроек:

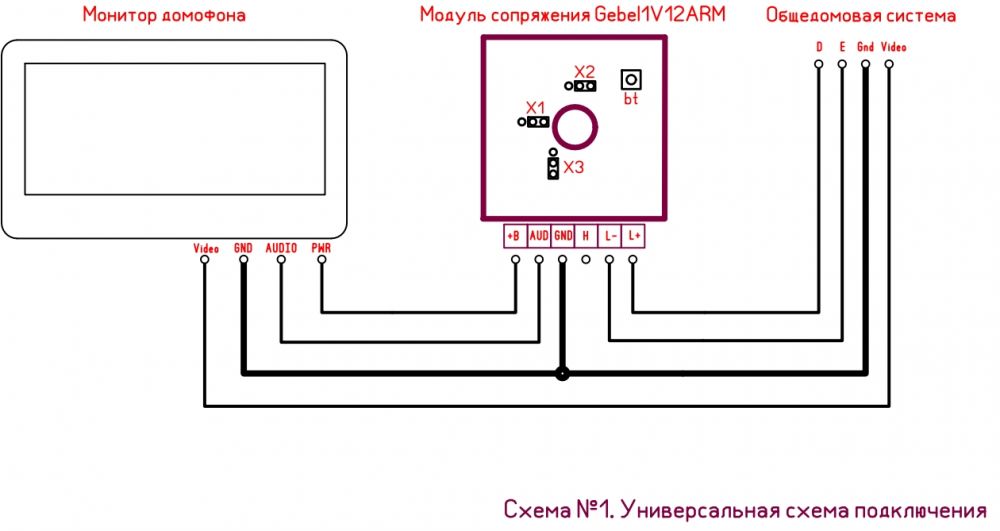

Режим 1. (1х кратная индикация светодиода) Схема подключения №1. (Х1 - правое положение перемычки, Х2 - правое положение перемычки, Х3 - верхнее положение перемычки)
Стандартный режим работы. Универсальный для всех моделей мониторов.

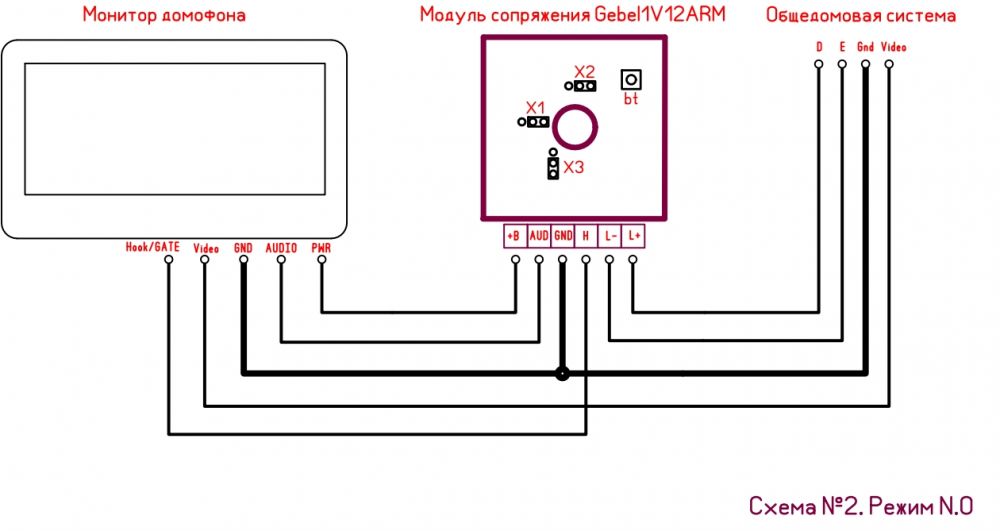

Режим 2. (2х кратная индикация светодиода) Схема подключения №2. (Х1 - правое положение перемычки, Х2 - правое положение перемычки, Х3 - верхнее положение перемычки)
режим N.O., нормально открытый контакт H, отслеживается замыкание контакта H на GND чтобы снять трубку в системе.

Режим 3. (3х кратная индикация светодиода) Схема подключения №3. (Х1 - правое положение перемычки, Х2 - правое положение перемычки, Х3 - верхнее положение перемычки)
режим N.C., нормально замкнутый контакт H,  отслеживается размыкание контакта H на GND чтобы снять трубку в системе.( 3х кратная индикация светодиода)

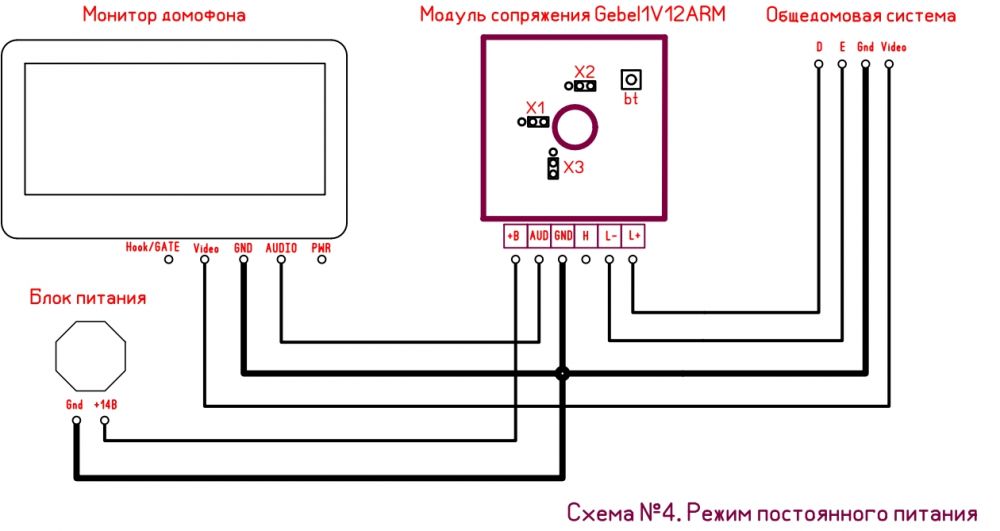

Режим 4. (4х кратная индикация светодиода) Схема подключения №4. (Х1 - правое положение перемычки, Х2 - правое положение перемычки, Х3 - отсутствие любой перемычки)
режим постоянного питания блока сопряжения от внешнего блока питания. Это особый режим работы, позволяющий подключать очень требовательные к настройкам мониторы. При включении этого режима сигнал вызова формирует сам блок сопряжения, поэтому исключены ложные вызовы из вне, в том числе при поднесении ключа к вызывной панели.  В этом режиме обязательно полностью удаляется перемычка Х3.
Рекомендуется для подключения мониторов HIKVISION, HIWATCH.

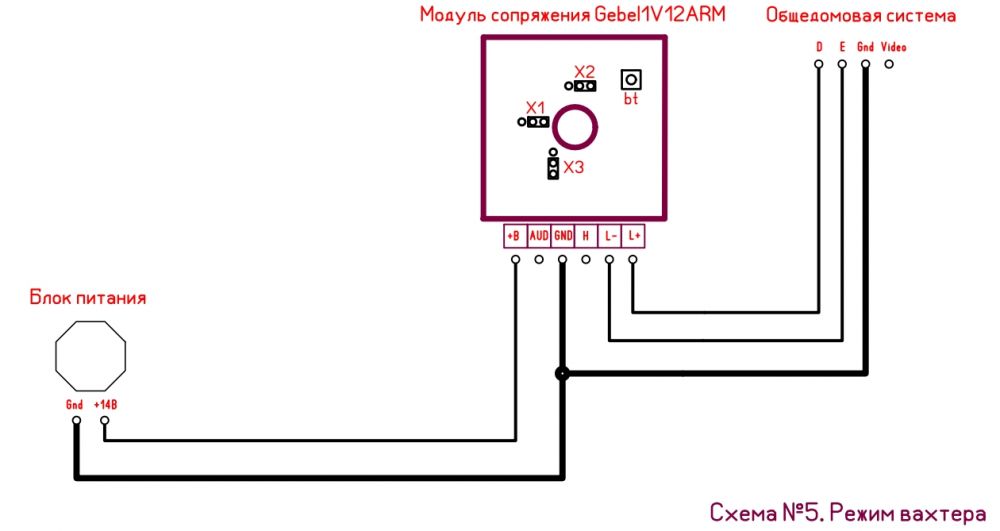

Режим 5. (5х кратная индикация светодиода) Схема подключения №5. (Х1 - правое положение перемычки, Х2 - правое положение перемычки, Х3 - верхнее положение перемычки)
Режим вахтера - режим, при котором открытие дверей происходит автоматически после каждого вызова.


---

Техподдержка при подключении:
Прежде чем набрать волшебный номер телефона тех поддержки, убедительно и настойчиво просим проверить все следующие пункты на предмет соответствия.

1) Подразумеваем что исполнитель имеет соответсвующее образование, технически грамотный специалист, имеет хорпоший опыт подключения домофонов не только положительный но и отрицательный.
2) Специалист подключил модуль сопряжения не просто правильно согласно выбранной схеме,
но и качественным проводом, адекватным сечением жил, их длины, правильности выбора необходимых жил впроводе.
3) Специалист учел не только активное но и реактивное сопротивление по постоянному и переменному току на частотах хотя бы до 4.4МГц.
4) Специалист проверил что домофонная система точно исправна и вы это грамотно и убедительно проверили.

Если есть сомнения хотя  бы по одному из вышеперечисленному пункту убедительно просим обратиться к специалисту, и не беспокоить напрасно и без того измученную тех поддержку.
Надеемся на ваше понимание.
